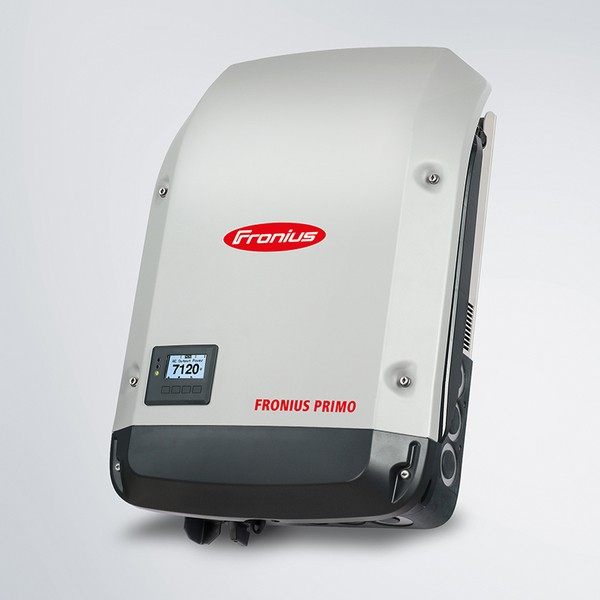

Solární měnič Fronius Primo 3.6 je beztransformátorový, jednofázový fotovoltaický měnič pro FV systém do 3,6 kWp. Typ Primo má vždy 2x nezívislý MPP track. Verze Light neobsahuje webserver.

---

VSTUPNÍ DATA	Fronius  Primo Light 3.6-1
DC maximální výkon při cos φ=1	3,600 W
Max. vstupní proud (Idc max 1 / Idc max 21))	12.0 A / 12.0 A
Max. zkatový proud pole (MPP1/MPP21))	18.0 A / 18.0 A
Min. vstupní napětí (Udc min)	80 V
Startovací napětí (Udc start)	80 V
Nominální vstupní napětí (Udc,r)	710 V
Max. vstupní napětí (Udc max)	1000 V
MPP rozsah napětí (Umpp min - Umpp max)	200 - 800 V
Počet MPP Tracker	2
Počet DC připojení	2 + 2
VÝSTUPNÍ DATA
AC nominální výstup output (Pac,r)	3.600 W
Max. výstupní výkon	3,600 VA
Max. výstupní proud (Iac max)	16 A
Síťové připojení (Uac,r)	1 ~ NPE 220 V / 230 V (180 V - 270 V)
Frekvence (fr) / Frekvenční rozsah (fmin - fmax)	50 Hz / 60 Hz (45 - 65 Hz)
Celkové harmonické zkreslení	< 5 %
Účiník (cos φ ac,r)	0.85 - 1 ind. / cap.
VŠEOBECNÁ DATA
Rozměry (výška x šířka x hloubka)	645 x 431 x 204 mm
Hmotnost	21,5 kg
Třída krytí	IP 65
Třída ochrany	1
Kategorie přepěťové ochrany (DC / AC	2.3
Noční spotřeba	< 1 W
Koncept střídače	Bez transformátoru
Chlazení	Vzduchem, řízené otáčky ventilátoru
Instalace	Vnitřní a venkovní instalace
Rozsah okolní teploty	-25°C to +60°C
Dovolená vlhkost	0 % to 100 %
Technologie DC připojení	2x DC+1, 2x DC+2 a 4x DC- svorkovnice 2.5 - 16 mm²
Technologie připojení k síti	3-pólová AC svorkovnice 2.5 - 16 mm²
Certifikáty a soulady s normou	DIN V VDE 0126-1-1/A1, IEC 62109-1/-2, IEC 62116, IEC 61727, AS 4777-2, AS 4777-3, G83/2, G59/3, CEI 0-21.
ÚČINNOST
Max. účinost	98.0 %
Evropská účinnost (ηEU)	96.8 %
Účinnost přizpůsobení MPP	> 99.9 %
OCHRANNÉ PRVKY
Meření izolace DC	Ano
Chování při přetížení	Posunutí pracovního bodu, omezení výkonu
DC odpojovač	Ano
ROZHRANÍ
6 vstupů a 4 digitální vstupy/výstupy	Rozhraní pro dálkové ovládání
USB (A konektor)	Aktualizace
2 x RS422 (RJ45 konektor)	Fronius Solar Net, Interface protokol
Signální výstup	Energetický management (bez potencionální relé výstup)
Datalogger a Webserver	Nr



---

1) Testovano dle IEC 62109-1.
2) a při Umpp min / Udc,r / Umpp max


způsob připojení	1 fázové
Light verze	Light verze
