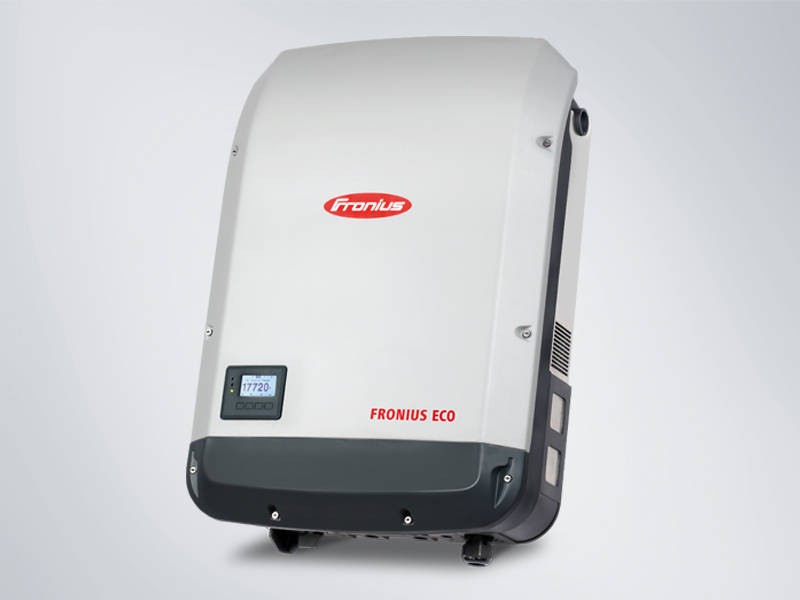

Solární měnič Fronius Eco 27.0-S je beztransformátorový, třífázový fotovoltaický měnič pro větší FV systémy.

---

VSTUPNÍ DATA	Fronius  Eco 27.0-S
DC maximální výkon při cos φ=1	27,000 W
Max. vstupní proud (Idc max 1 / Idc max 21))	47.7 A
Max. zkatový proud pole (MPP1/MPP21))	71.6 A
Min. vstupní napětí (Udc min)	580 V
Startovací napětí (Udc start)	650 V
Nominální vstupní napětí (Udc,r)	580 V
Max. vstupní napětí (Udc max)	1000 V
MPP rozsah napětí (Umpp min - Umpp max)	580 - 850 V
Počet MPP Tracker	1
Počet DC připojení	6
VÝSTUPNÍ DATA
AC nominální výstup output (Pac,r)	27.000 W
Max. výstupní výkon	27,000 VA
Max. výstupní proud (Iac max)	39.0 A
Síťové připojení (Uac,r)	3~NPE 380 V / 220 V or 3~NPE 400 V / 230 V (+20 % / -30 %)
Frekvence (fr) / Frekvenční rozsah (fmin - fmax)	50 Hz / 60 Hz (45 - 65 Hz)
Celkové harmonické zkreslení	< 2.0 %
Účiník (cos φ ac,r)	0.85 - 1 ind. / cap.
VŠEOBECNÁ DATA
Rozměry (výška x šířka x hloubka)	725 x 510 x 225 mm
Hmotnost	35.7 kg
Třída krytí	IP 66
Třída ochrany	1
Kategorie přepěťové ochrany (DC / AC	2/3
Noční spotřeba	< 1 W
Koncept střídače	Bez transformátoru
Chlazení	Vzduchem, řízené otáčky ventilátoru
Instalace	Vnitřní a venkovní instalace
Rozsah okolní teploty	-25°C to +60°C
Dovolená vlhkost	0 % to 100 %
Technologie DC připojení	6x DC+ a 6x DC- svorkovnice 2.5 mm² - 16 mm²
Technologie připojení k síti	5-pólová AC- svorkovnice 2.5 mm² - 16 mm² 1)
Certifikáty a soulady s normou	ÖVE / ÖNORM E 8001-4-712, DIN V VDE 0126-1-1/A1, VDE AR N 4105, IEC 62109-1/-2, IEC 62116, IEC 61727, AS 3100, AS 4777-2, AS 4777-3, CER 06-190, G59/3, UNE 206007-1, SI 4777, CEI 0-16, CEI 0-21
ÚČINNOST
Max. účinost	98.3 %
Evropská účinnost (ηEU)	97.6 %
Účinnost přizpůsobení MPP	> 99.9 %
OCHRANNÉ PRVKY
Meření izolace DC	Ano
Chování při přetížení	Posunutí pracovního bodu, omezení výkonu
DC odpojovač	Ano
ROZHRANÍ
6 vstupů a 4 digitální vstupy/výstupy	Rozhraní pro dálkové ovládání
USB (A konektor) 3)	Aktualizace
2 x RS422 (RJ45 konektor)	Fronius Solar Net, Interface protokol
Signální výstup 4)	Energetický management (bez potencionální relé výstup)
Datalogger a Webserver	Integrovaný
Externí vstup	Elektroměr S0, stavy přepěťové ochrany
RS485	Modbus RTU SunSpec nebo připojení elektroměru



---

1) testováno dle IEC 62109-1. DIN lišta pro volitelné přepěťové ochrany typu 2.
2) A při Umpp min / Udc,r / Umpp max
3) Volitelně možné vybavit  6x pojistkou 15 A/ 1,000 V na plusovém pólu.

způsob připojení	3 fázové
