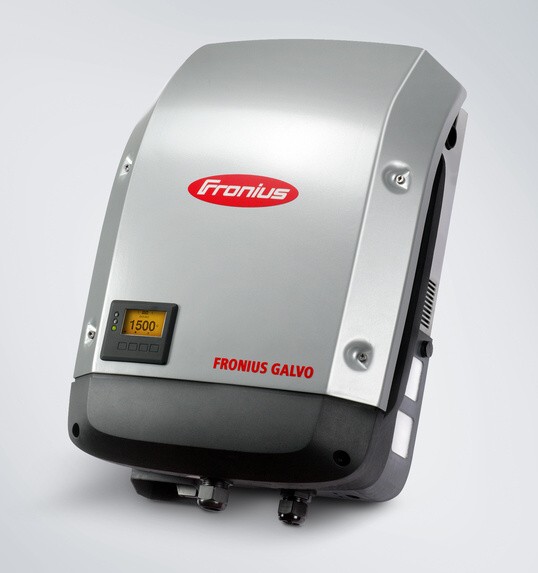

Solární měnič Fronius Galvo 3.0-1 je transformátorový, jednofázový fotovoltaický měnič pro FV systém do 3,0 kWp. Typ Galvo má 1x MPP track. Tento model měniče obsahuje webserver.

---

VSTUPNÍ DATA	Fronius  Galvo 3.0-1
DC maximální výkon při cos φ=1	3,160 W
Max. vstupní proud (Idc max 1 / Idc max 21))	19,8 A
Max. zkatový proud pole (MPP1/MPP21))	29,6 A
Min. vstupní napětí (Udc min)	165 V
Startovací napětí (Udc start)	165 V
Nominální vstupní napětí (Udc,r)	330 V
Max. vstupní napětí (Udc max	5500 V
MPP rozsah napětí (Umpp min - Umpp max)	165 - 440 V
Počet MPP Tracker	1
Počet DC připojení	3
VÝSTUPNÍ DATA
AC nominální výstup output (Pac,r)	3.000 W
Max. výstupní výkon	3.000 VA
Max. výstupní proud (Iac max)	14,5 A
Síťové připojení (Uac,r)	1~NPE 230 V
Min. výstupní napětí (Uac min)	180 V
Max. výstupní napětí (Uac max)	270 V
Frekvence (fr)	50 Hz / 60 Hz
Frekvenční rozsah (fmin - fmax)	45 - 65 Hz
Celkové harmonické zkreslení	< 4 %
Účiník (cos φ ac,r)	0.85 - 1 ind. / cap.
VŠEOBECNÁ DATA
Rozměry (výška x šířka x hloubka)	645 x 431 x 204 mm
Hmotnost	16,8 kg
Třída krytí	IP 55
Třída ochrany	1
Kategorie přepěťové ochrany (DC / AC	2.3
Noční spotřeba	< 1 W
Koncept střídače	VF transformátor
Chlazení	Regulované chlazení vzduchem
Instalace	Vnitřní a venkovní instalace
Rozsah okolní teploty	-25°C to +60°C
Dovolená vlhkost	0 % to 100 %
Technologie DC připojení	Připojení na šroubovou svorkovnici 2,5 mm2 - 16 mm2
Technologie připojení k síti	Připojení na šroubovou svorkovnici 2,5 mm2 - 16 mm2
Certifikáty a soulady s normou	ÖVE / ÖNORM E 8001-4-712, AS 4777-2, AS 4777-3, AS3100, DIN V VDE 0126-1-1/A1, VDE AR N 4105, IEC 62109-1-2, IEC 62116, IEC 61727, CER 06-190, CEI 0-21, EN 50438, G83, G59
ÚČINNOST
Max. účinost	96,1 %
Evropská účinnost (ηEU)	95.4 %
Účinnost přizpůsobení MPP	> 99.9 %
OCHRANNÉ PRVKY
Meření izolace DC	Varování/vypnutí (záleží na nast.země) při Riso<600 kΩ
Chování při přetížení	Posunutí pracovního bodu, omezení výkonu
DC odpojovač	Integrovaný
ROZHRANÍ
WLAN / Ethernet LAN	Fronius Solar.web / Fronius Solar.web, Modbus TCP, JSON
6 vstupů a 4 digitální vstupy/výstupy	Rozhraní pro dálkové ovládání
USB (A konektor) 4)	Pro USB paměť
2 x RS422 (RJ45 konektor) 4)	Fronius Solar Net, Interface protokol
Signální výstup 4)	Energetický management (bez potencionální relé výstup)
Datalogger a Webserver	Integrovaný



---

Vhodný pro všechny technologie panelů díky galvanickému oddělení

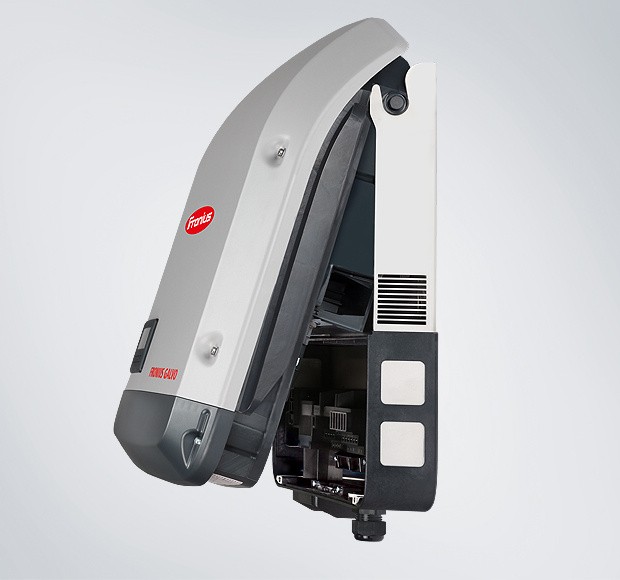

1/ Nový výklopný systém pro rychlou a snadnou instalaci
2/ Nízká hmotnost (16,8 kg) a kompaktní velikost

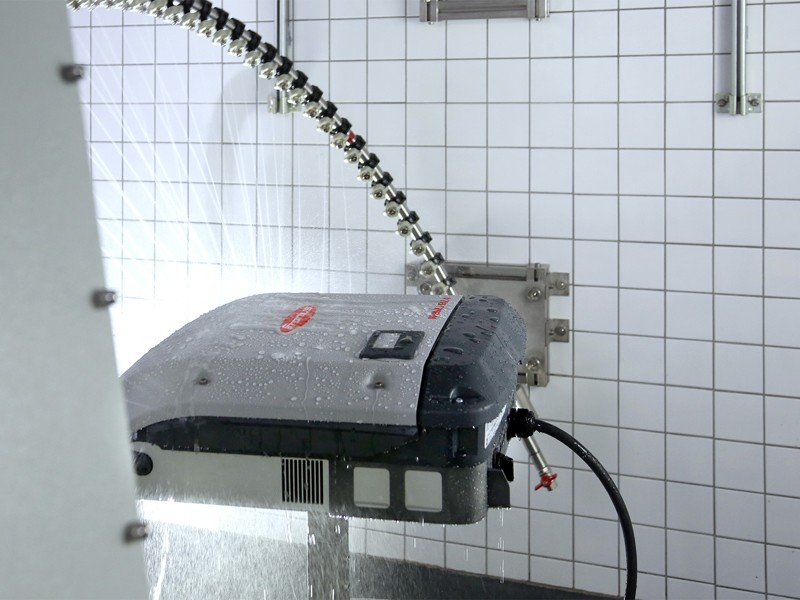

3/ Pro vnitřní a venkovní instalaci (vysoká ochrana IP 55

způsob připojení	1 fázové
